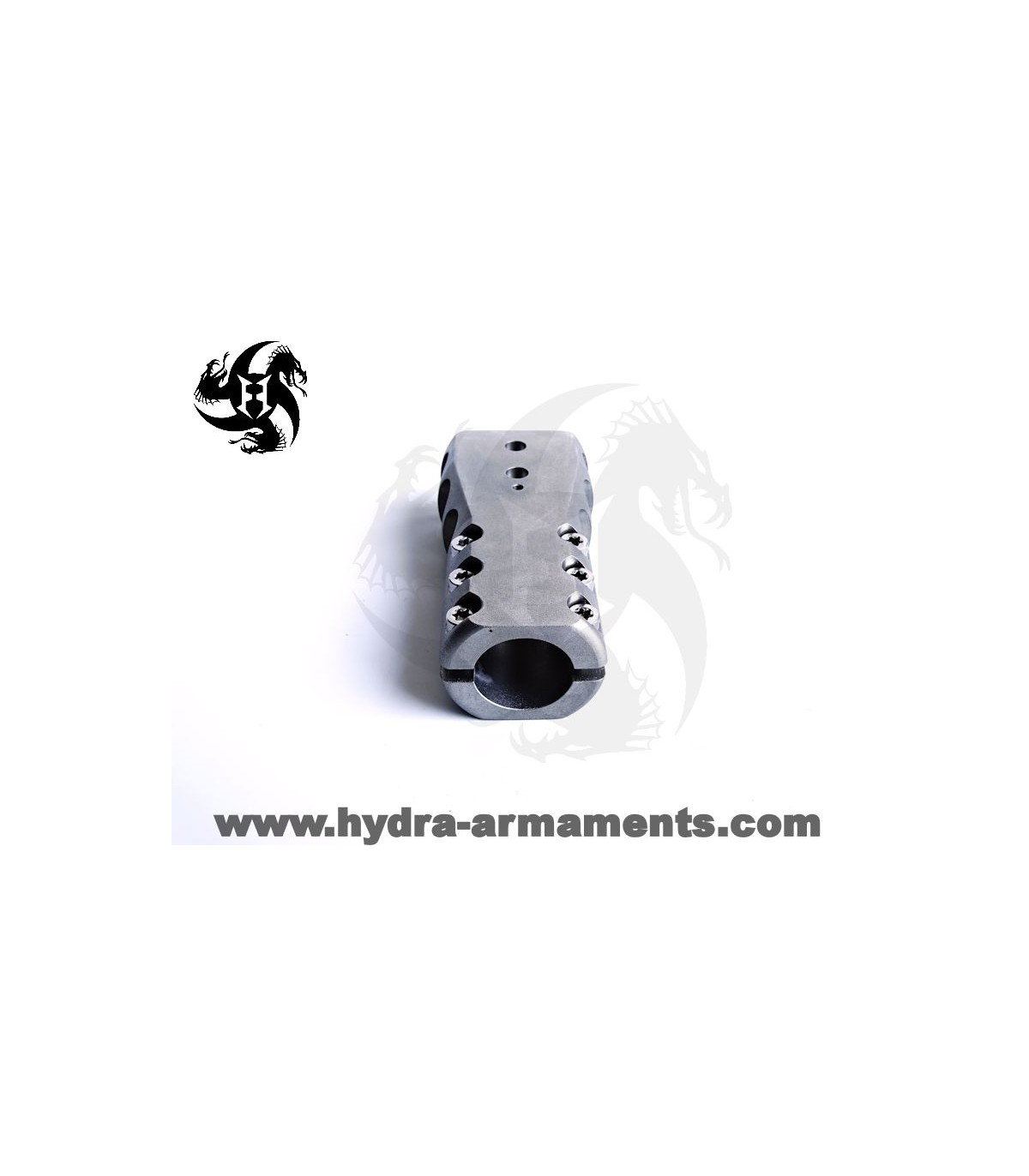

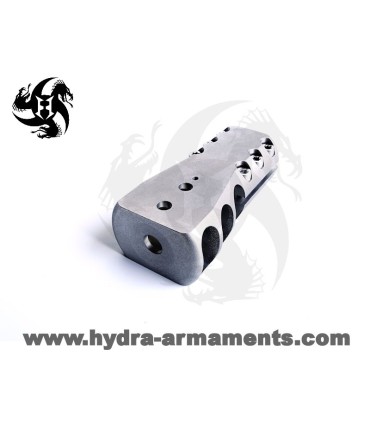

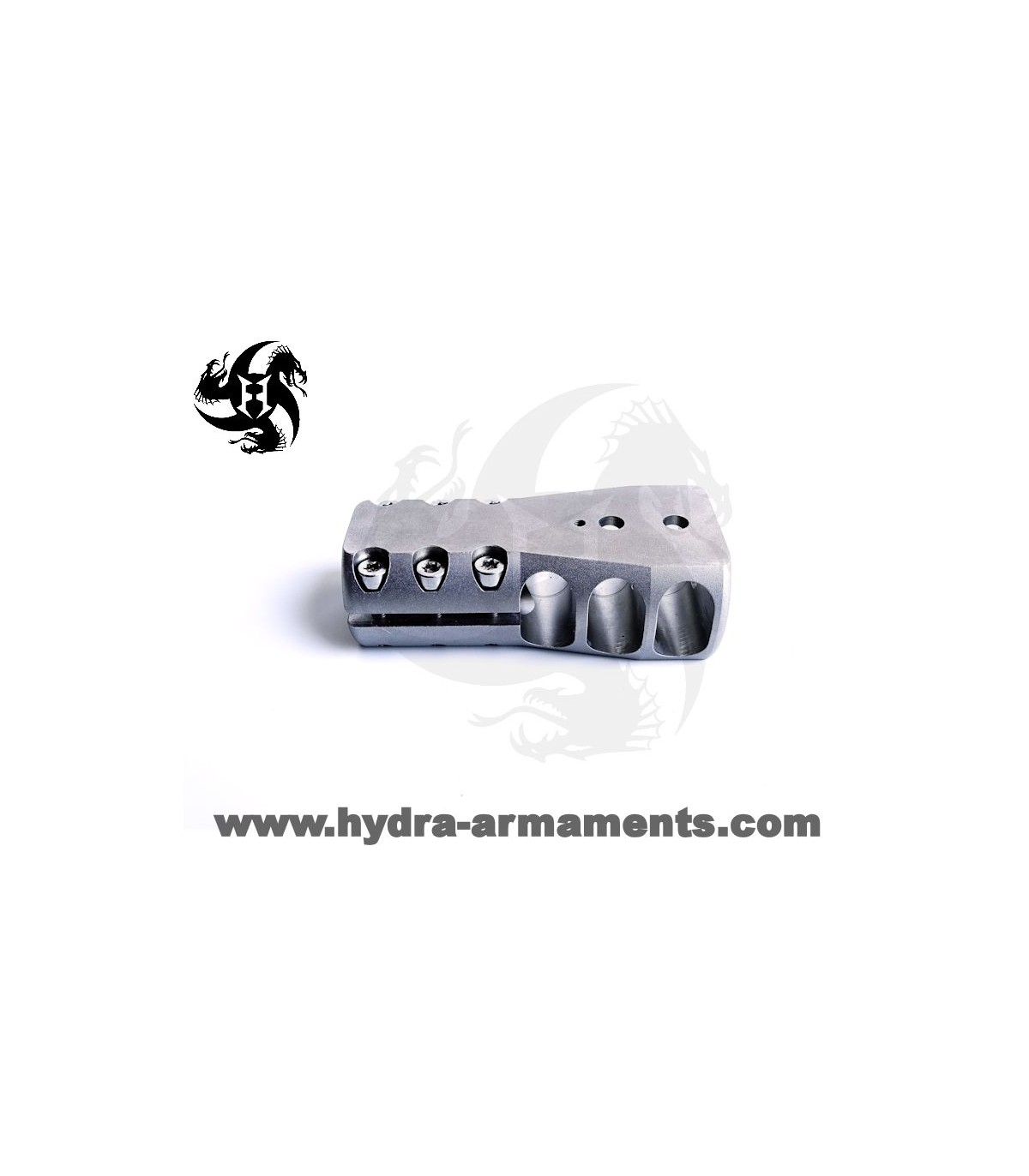

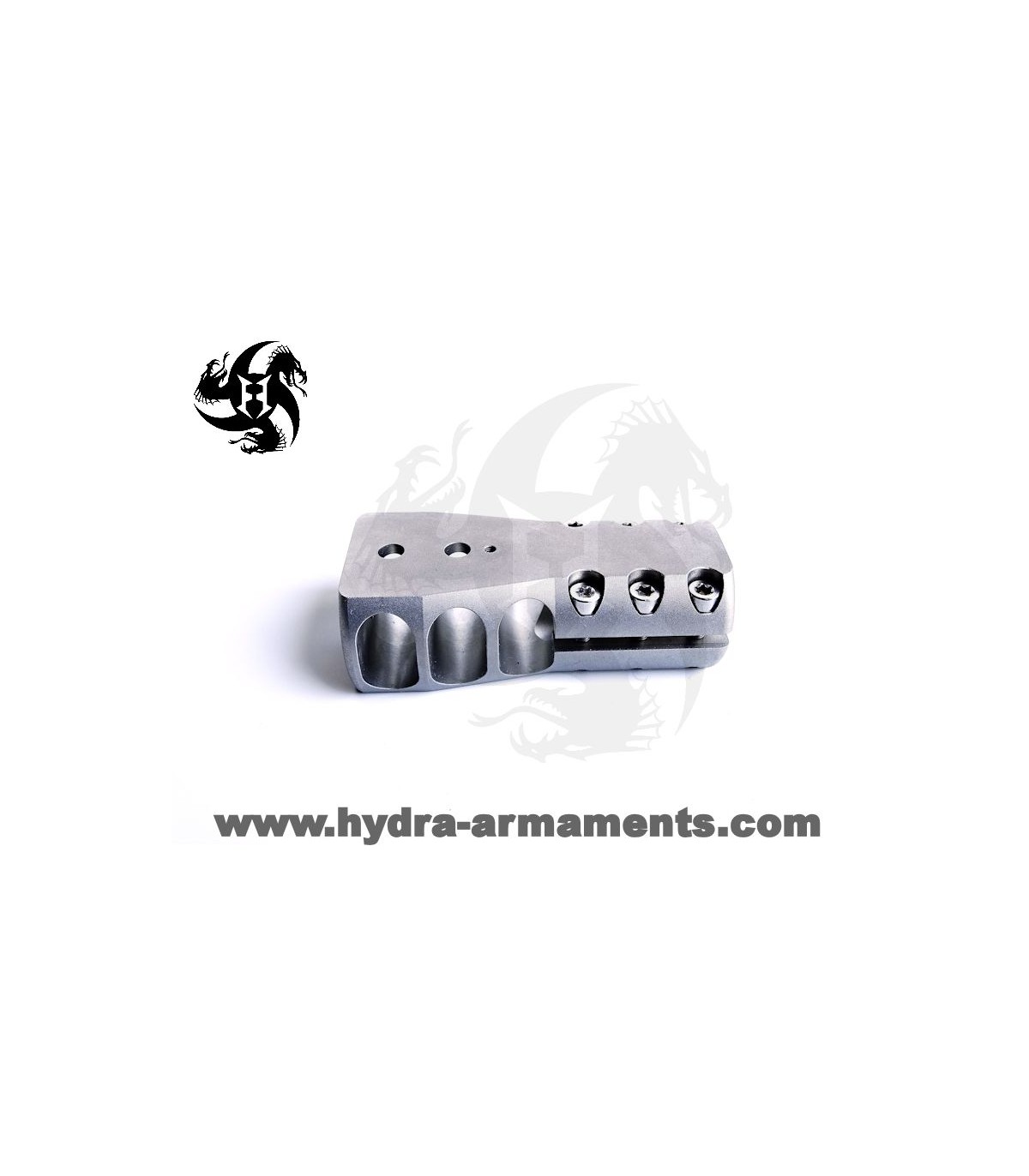

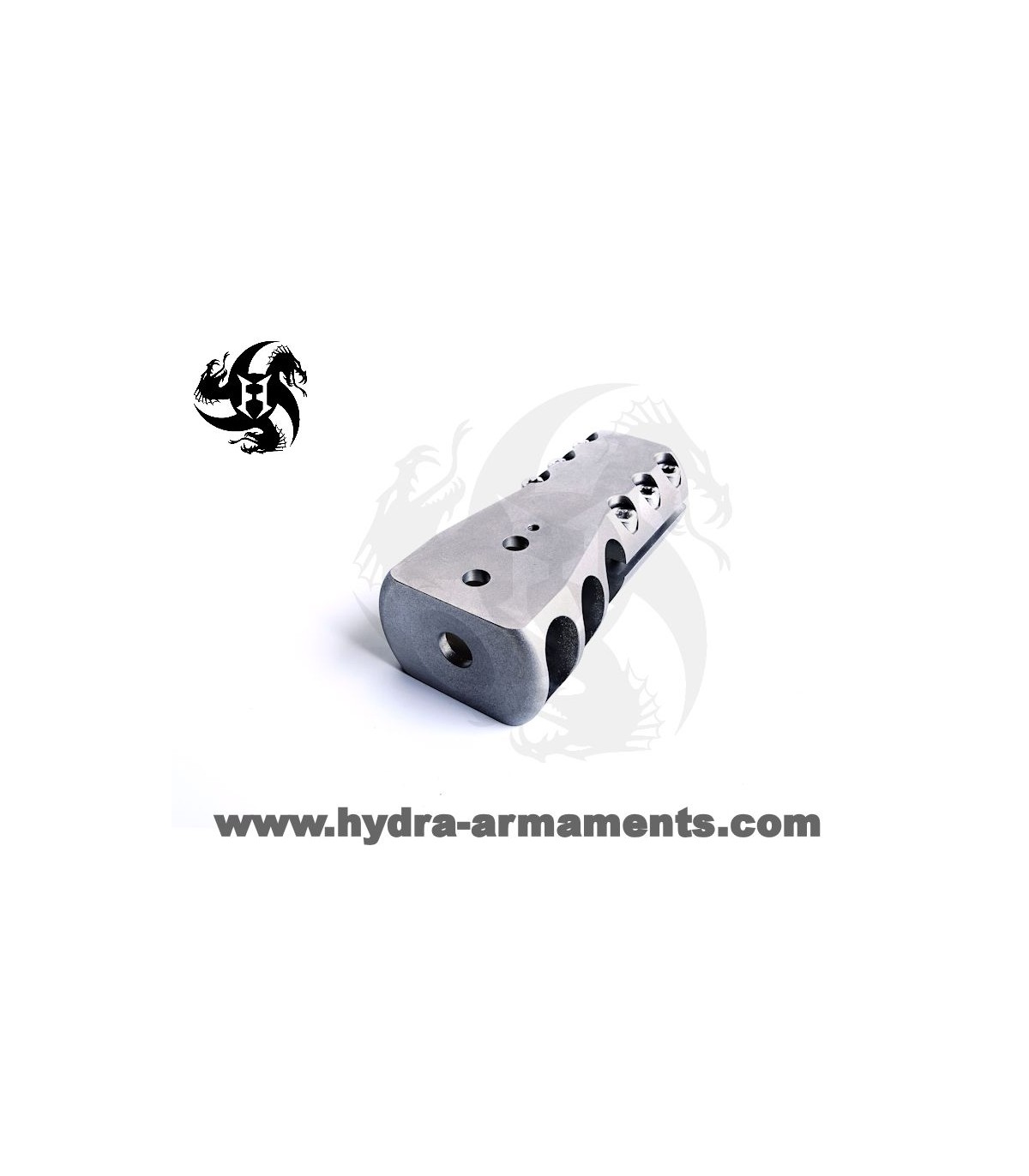

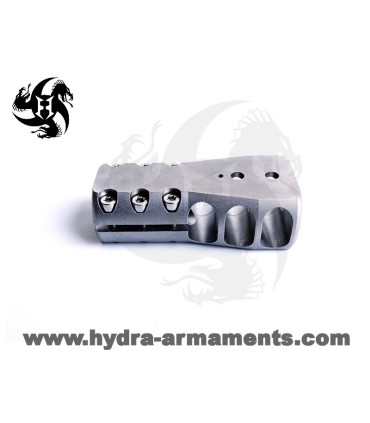

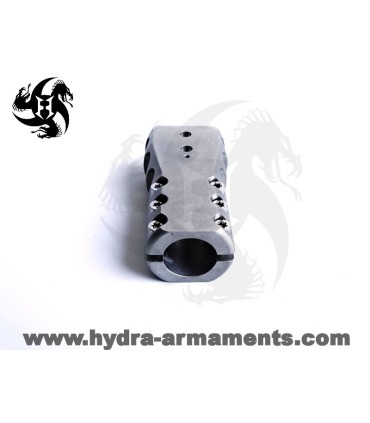

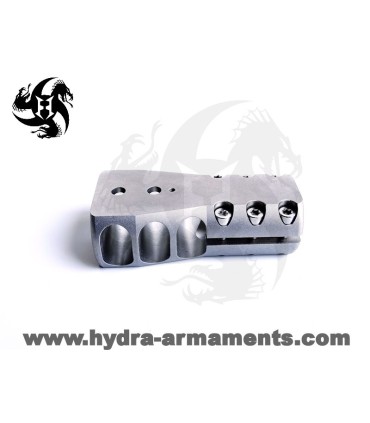

Precision Line - PL01-inox

Freno di bocca realizzato su misura per carabina di precisione con canna non filettata, con diametri alla volata a partire da 14 mm fino a 25 mm.

Per la produzione è necessario fornire le misure della canna su cui andrà installato; le misure devono essere effettuate sulla volata e a 5 cm di distanza dalla stessa.

Per ottenere le misure è sufficiente utilizzare un normale calibro. Per poter inserire il prodotto nel carrello è necessario compilare correttamente i campi messi a disposizione per le due misure (ad esempio: Diametro canna alla volata 20,9 mm; diametro canna a 5 cm dalla volata 21,3 mm - calibro arma 308W). Una volta inseriti i dati è necessario salvare la personalizzazione - cliccando sul relativo pulsante - ed inserire il prodotto nel carrello.

Il diametro minimo della canna per i calibri molto performanti come il 300WM è 16mm, al di sotto dei quali non si garantisce l'adesione del morsetto.

Il freno di bocca PL01, ha una riduzione del rinculo del 50% sui calibri standard e di circa il 60% sui calibri magnum. Inoltre è strutturato in modo da ridurre il rilevamento dell'arma, consentendo al tiratore di rimanere allineato sul bersaglio sia alle corte che alle lunghissime distanze. Il freno è dotato anche del foro filettato M3 per l'attacco della bandella paracalore.

Il freno di bocca è realizzato in acciaio inox con trattamento superficiale di granigliatura. Fornito con viti M4 inox classe 10.9, da serrare a 4-4.3 N/m.

Fulvio Cenci Design

- continua -

Perché le misure precise

Questo è un argomento che si ripropone ciclicamente e nell’ultimo periodo si stà ripresentando sempre più di frequente la questione “perché volete le misure precise al decimo di millimetro? non so leggere il calibro….”

Purtroppo con i nostri freni di bocca l’imprecisione si paga. Il sistema di chiusura con morsetto ha una certa elasticità per adattarsi alla canna ma è fondamentale non superare una certa tolleranza nella realizzazione dell’accoppiamento tra i due coni (canna / morsetto). Se le misure differissero oltre un certo livello si genererebbe un disallineamento tra l’asse canna / fori di passaggio dalla palla che potrebbe comportare un contatto con la stessa. Negli anni è successo ma per fortuna la resistenza del freno e il collegamento mobile hanno sempre evitato problemi.

Per questo motivo richiedo misure rilevate con il calibro ventesimale ma con precisione al decimo di millimetro superiore (es 20,9mm non 20,85mm) Poi sarò io che in base al calibro e al modello di freno deciderò quale tolleranza applicare al pezzo prima di inviarlo.

Tralasciando l’uso di un calibro digitale che sicuramente facilita la lettura, i normali calibri ventesimali meccanici possono dare difficoltà di lettura a chi non avesse una formazione tecnica o abbia avuto modo di leggere le istruzioni per eseguire le misure.

Per le istruzioni seguite il link https://www.a049.it/homedata/calibro/Calibro-ventesimale.htm è didatticamente chiarissimo e le immagini aiutano molto.

Quando avete capito la logica allenatevi con le misure di oggetti di misura nota ma con misure che vi mettano alla prova con i decimi o i ventesimi di millimetro tipo le palle della carabina o della pistola.
